MSI X870E / X870主機板PCIe通道共享與切分概要
Motherboards
在電腦系統中，處理器與晶片組各會提供不同數量和速度的PCIe通道，為了更有效率地利用這些通道，滿足不同裝置的需求，主機板設計上常會讓 PCIe插槽、M.2 SSD插槽，或USB4連接埠等共用部分PCIe頻寬。
但是這樣的PCIe共享機制可能讓部分使用者產生混淆，因此我們整理了MSI X870E / X870系列主機板的PCIe通道共享與切分配置，讓使用者可以更快速地掌握相關配置細節。
這篇文章只列出使用者最關心的PCIe、M.2與USB4裝置的頻寬共享狀況，如需更完整的PCIe通道配置資訊請參閱使用者手冊。

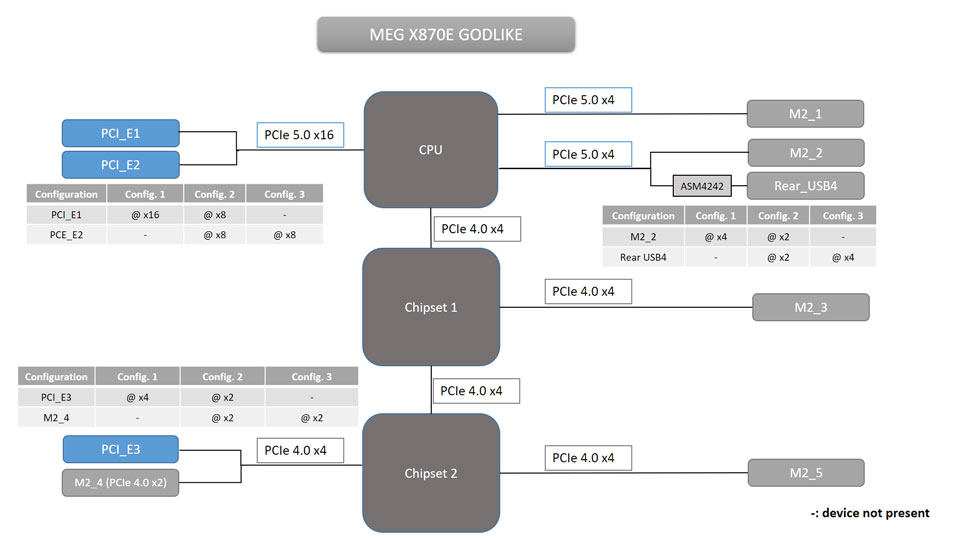

MEG X870E GODLIKE
PCIe / M.2 / USB4規格與PCIe共享一覽
插槽 / 連接埠
來源
最高支援速度
頻寬共享
PCI_E1
CPU
PCIe 5.0 x16
PCI_E2
PCI_E2
CPU
PCIe 5.0 x8
PCI_E1
PCI_E3
Chipset
PCIe 4.0 x4
M2_4
USB4
CPU
PCIe 5.0 x4
M2_2
M2_1
CPU
PCIe 5.0 x4
無
M2_2
CPU
PCIe 5.0 x4
USB4
M2_3
Chipset
PCIe 4.0 x4
無
M2_4
Chipset
PCIe 4.0 x2
PCI_E3
M2_5
Chipset
PCIe 4.0 x4
無
PCIe通道共享概要
- PCI_E1與PCI_E2共享來自於處理器的PCIe 5.0 x16
- PCI_E3與M2_4共享來自於晶片組的PCIe 4.0 x4
- M2_2與後USB4共享來自於處理器的PCIe 5.0 x4
支援的PCIe通道切分設定
插槽
切分設定
PCI_E1 (CPU)
x16, or x8+x8, or x8+x4+x4, or x4+x4+x4+x4

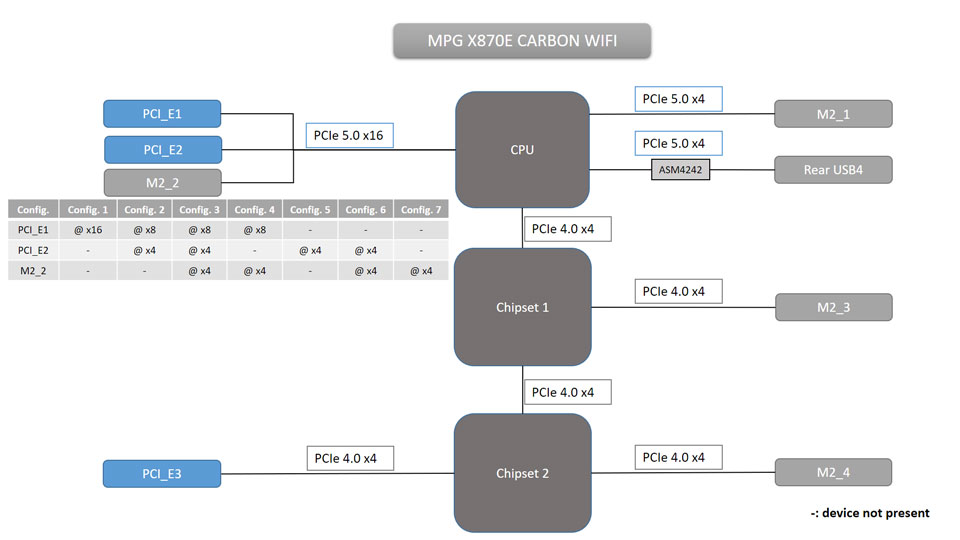

MPG X870E CARBON WIFI
PCIe / M.2 / USB4規格與PCIe共享一覽
插槽 / 連接埠
來源
最高支援速度
頻寬共享
PCI_E1
CPU
PCIe 5.0 x16
PCI_E2 & M2_2
PCI_E2
CPU
PCIe 5.0 x4
PCI_E1 & M2_2
PCI_E3
Chipset
PCIe 4.0 x4
無
USB4
CPU
PCIe 5.0 x4
無
M2_1
CPU
PCIe 5.0 x4
無
M2_2
CPU
PCIe 5.0 x4
PCI_E1 & PCI_E2
M2_3
Chipset
PCIe 4.0 x4
無
M2_4
Chipset
PCIe 4.0 x4
無
PCIe通道共享概要
- PCI_E1、PCI_E2與M2_2共享來自於CPU的PCIe 5.0 x16
支援的PCIe通道切分設定
插槽
切分設定
PCI_E1 (CPU)
x16, or x8+x8, or x8+x4+x4, or x4+x4+x4+x4

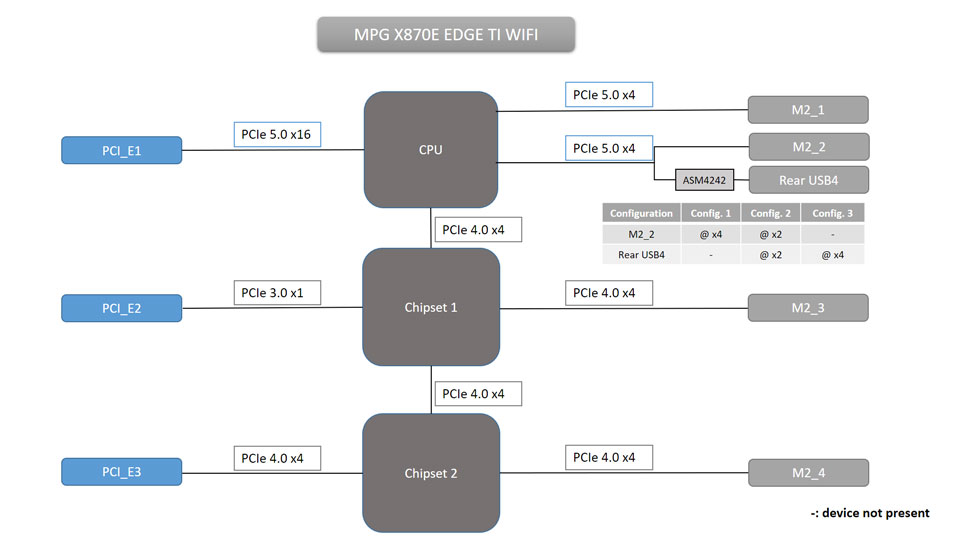

MPG X870E EDGE TI WIFI
PCIe / M.2 / USB4規格與PCIe共享一覽
插槽 / 連接埠
來源
最高支援速度
頻寬共享
PCI_E1
CPU
PCIe 5.0 x16
無
PCI_E2
Chipset
PCIe 3.0 x1
無
PCI_E3
Chipset
PCIe 4.0 x4
無
USB4
CPU
PCIe 5.0 x4
M2_2
M2_1
CPU
PCIe 5.0 x4
無
M2_2
CPU
PCIe 5.0 x4
USB4
M2_3
Chipset
PCIe 4.0 x4
無
M2_4
Chipset
PCIe 4.0 x4
無
PCIe通道共享概要
- M2_2與USB4共享來自於處理器的PCIe 5.0 x4
支援的PCIe通道切分設定
插槽
切分設定
PCI_E1 (CPU)
x16, or x8+x8, or x8+x4+x4, or x4+x4+x4+x4
MAG X870E TOMAHAWK WIFI
PCIe / M.2 / USB4規格與PCIe共享一覽
插槽 / 連接埠
來源
最高支援速度
頻寬共享
PCI_E1
CPU
PCIe 5.0 x16
無
PCI_E2
Chipset
PCIe 3.0 x1
無
PCI_E3
Chipset
PCIe 4.0 x4
無
USB4
CPU
PCIe 5.0 x4
M2_2
M2_1
CPU
PCIe 5.0 x4
無
M2_2
CPU
PCIe 5.0 x4
USB4
M2_3
Chipset
PCIe 4.0 x4
無
M2_4
Chipset
PCIe 4.0 x4
無
PCIe通道共享概要
- M2_2與USB4共享來自於處理器的PCIe 5.0 x4
支援的PCIe通道切分設定
插槽
切分設定
PCI_E1 (CPU)
x16, or x8+x8, or x8+x4+x4, or x4+x4+x4+x4

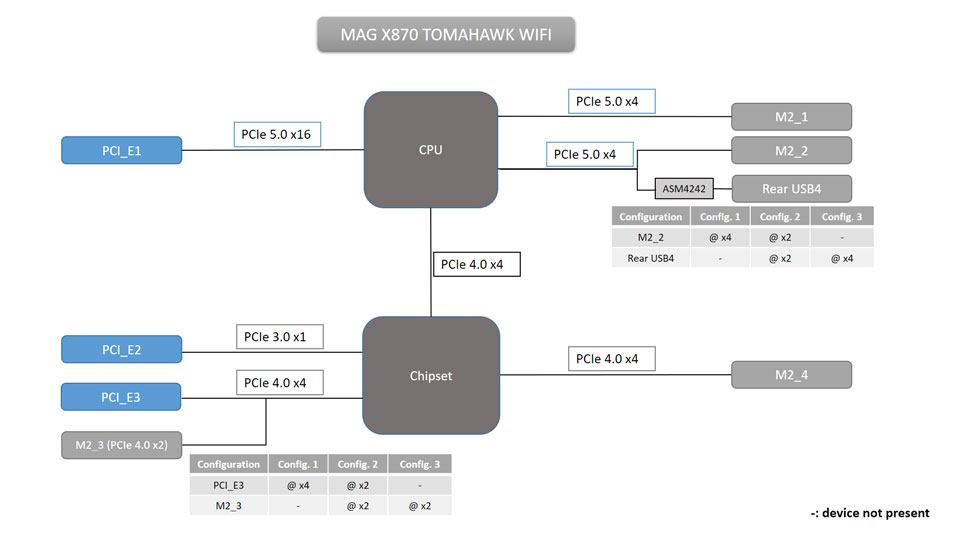

MAG X870 TOMAHAWK WIFI
PCIe / M.2 / USB4規格與PCIe共享一覽
插槽 / 連接埠
來源
最高支援速度
頻寬共享
PCI_E1
CPU
PCIe 5.0 x16
無
PCI_E2
Chipset
PCIe 3.0 x1
無
PCI_E3
Chipset
PCIe 4.0 x4
M2_3
USB4
CPU
PCIe 5.0 x4
M2_2
M2_1
CPU
PCIe 5.0 x4
無
M2_2
CPU
PCIe 5.0 x4
USB4
M2_3
Chipset
PCIe 4.0 x2
PCI_E3
M2_4
Chipset
PCIe 4.0 x4
無
PCIe通道共享概要
- PCI_E3與M2_3共享來自於晶片組的PCIe 4.0 x4
- M2_2與後USB4共享來自於處理器的PCIe 5.0 x4
支援的PCIe通道切分設定
插槽
切分設定
PCI_E1 (CPU)
x16, or x8+x8, or x8+x4+x4, or x4+x4+x4+x4

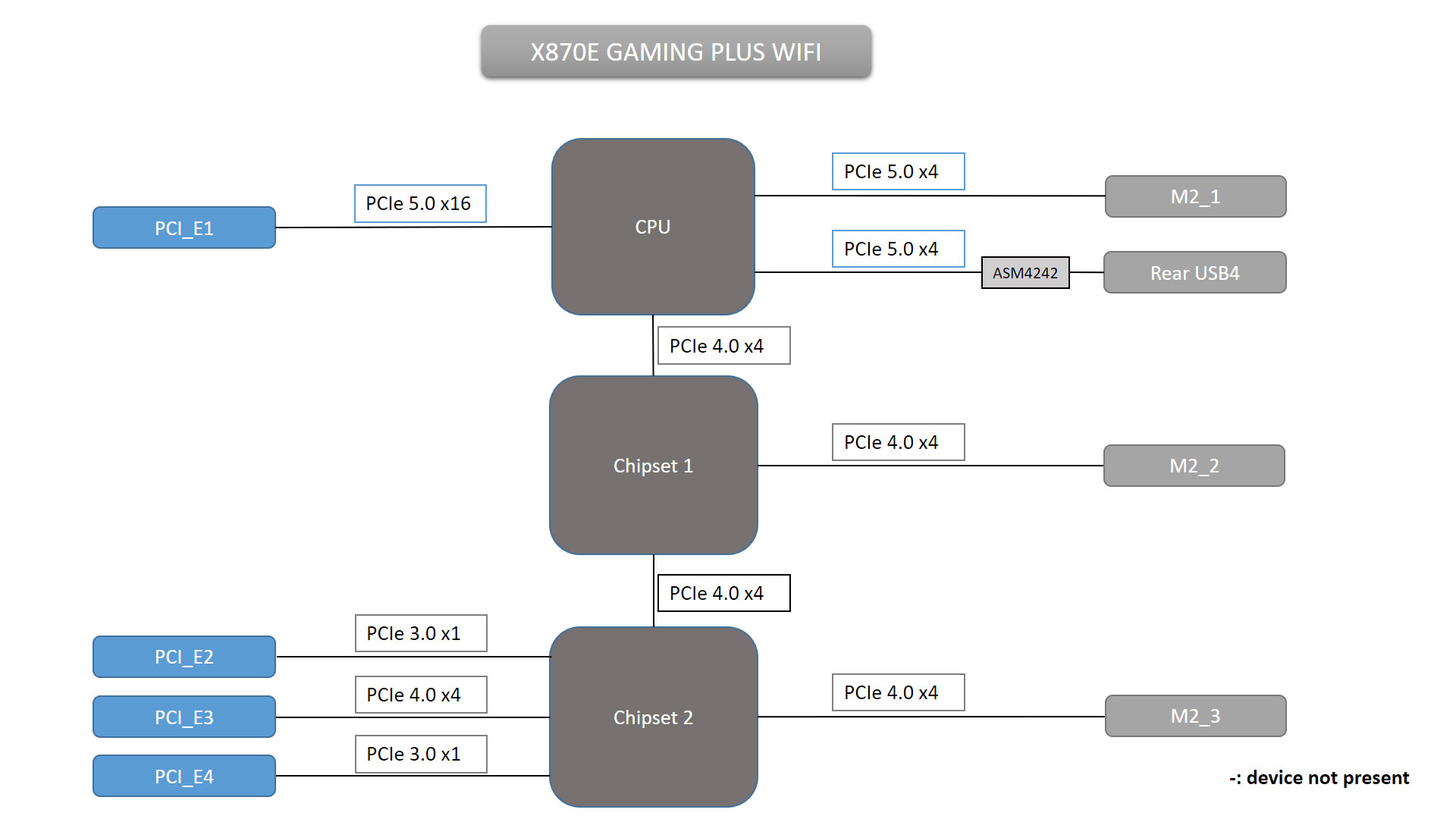

X870E GAMING PLUS WIFI
PCIe / M.2 / USB4規格與PCIe共享一覽表
插槽 / 連接埠
來源
最高支援速度
頻寬共享
PCI_E1
CPU
PCIe 5.0 x16
無
PCI_E2
Chipset
PCIe 3.0 x1
無
PCI_E3
Chipset
PCIe 4.0 x4
無
PCI_E4
Chipset
PCIe 3.0 x1
無
USB4
CPU
PCIe 5.0 x4
無
M2_1
CPU
PCIe 5.0 x4
無
M2_2
Chipset
PCIe 4.0 x4
無
M2_3
Chipset
PCIe 4.0 x4
無
PCIe通道共享概要
- 無PCIe共享
支援的PCIe通道切分設定
插槽
切分設定
PCI_E1 (CPU)
x16, or x8+x8, or x8+x4+x4, or x4+x4+x4+x4

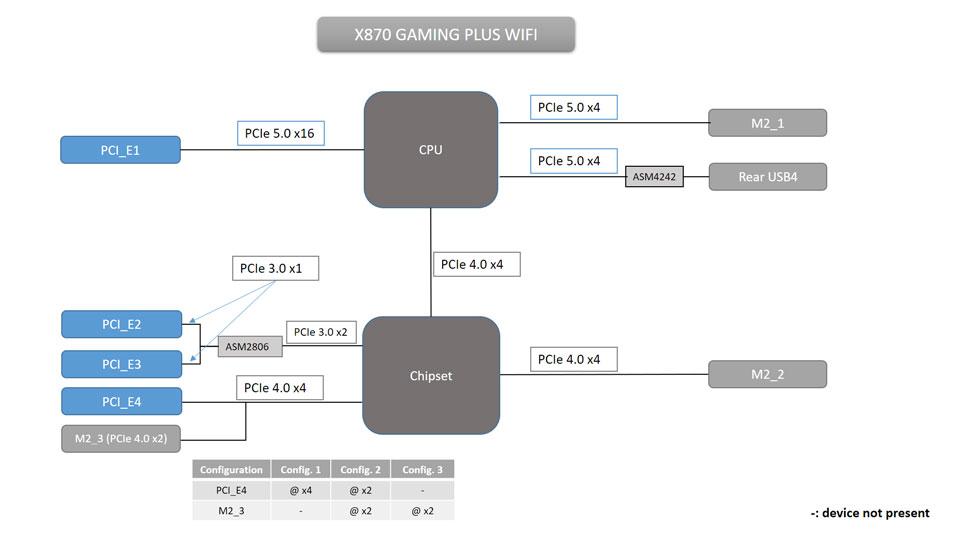

X870 GAMING PLUS
PCIe / M.2 / USB4規格與PCIe共享一覽表
插槽 / 連接埠
來源
最高支援速度
頻寬共享
PCI_E1
CPU
PCIe 5.0 x16
無
PCI_E2
Chipset
PCIe 3.0 x1
無
PCI_E3
Chipset
PCIe 3.0 x1
無
PCI_E4
Chipset
PCIe 4.0 x4
M2_3
USB4
CPU
PCIe 5.0 x4
無
M2_1
CPU
PCIe 5.0 x4
無
M2_2
Chipset
PCIe 4.0 x4
無
M2_3
Chipset
PCIe 4.0 x2
PCI_E4
PCIe通道共享概要
- PCI_E4與M2_3共享來自於晶片組的PCIe 4.0 x4
支援的PCIe通道切分設定
插槽
切分設定
PCI_E1 (CPU)
x16, or x8+x8, or x8+x4+x4, or x4+x4+x4+x4
PRO X870E-P WIFI
PCIe / M.2 / USB4規格與PCIe共享一覽表
插槽 / 連接埠
來源
最高支援速度
頻寬共享
PCI_E1
CPU
PCIe 5.0 x16
無
PCI_E2
Chipset
PCIe 3.0 x1
無
PCI_E3
Chipset
PCIe 4.0 x4
無
PCI_E4
Chipset
PCIe 3.0 x1
無
USB4
CPU
PCIe 5.0 x4
無
M2_1
CPU
PCIe 5.0 x4
無
M2_2
Chipset
PCIe 4.0 x4
無
M2_3
Chipset
PCIe 4.0 x4
無
PCIe通道共享概要
- 無PCIe共享
支援的PCIe通道切分設定
插槽
切分設定
PCI_E1 (CPU)
x16, or x8+x8, or x8+x4+x4, or x4+x4+x4+x4
PRO X870-P WIFI
PCIe / M.2 / USB4規格與PCIe共享一覽表
插槽 / 連接埠
來源
最高支援速度
頻寬共享
PCI_E1
CPU
PCIe 5.0 x16
無
PCI_E2
Chipset
PCIe 3.0 x1
無
PCI_E3
Chipset
PCIe 3.0 x1
M2_3
PCI_E4
Chipset
PCIe 4.0 x4
M2_3
USB4
CPU
PCIe 5.0 x4
無
M2_1
CPU
PCIe 5.0 x4
無
M2_2
Chipset
PCIe 4.0 x4
無
M2_3
Chipset
PCIe 4.0 x2
PCI_E4
PCIe通道共享概要
- PCI_E4與M2_3共享來自於晶片組的PCIe 4.0 x4
支援的PCIe通道切分設定
插槽
切分設定
PCI_E1 (CPU)
x16, or x8+x8, or x8+x4+x4, or x4+x4+x4+x4
註:以上為使用AMD Ryzen 7000與Ryzen 9000系列處理器時的配置。關於Ryzen 8000系列處理器的規格限制，請參閱主機板產品網頁。
微星AMD X870E / X870 / B850 /B840系列主機板: https://tw.msi.com/Landing/amd-am5-x870e-x870-b850-b840-ryzen-9000-x3d-best-ai-gaming-motherboard#MSI-X870-SERIES
